METEOGRÁFICA
Descripción del programa.
Requisitos mínimos.
Instalación.
Interpretación de gráficos.
Interpretación de sondeos.
Copyright.
Descarga del programa (Versión Windows).
Desinstalación.
Control de versiones.
Descripción del programa.
Meteográfica es una aplicación que sirve para generar gráficos-resumen de las condiciones meteorológicas en cualquiera de los aeropuertos del mundo. Dichos gráficos recogen el periodo de las 24 horas anteriores a la toma de los datos. Además se pueden visualizar los sondeos atmosféricos de distintas estaciones mundiales, así como acceder a la Red de Estaciones Meterológicas Automáticas de España.
Requisitos mínimos.
Se recomienda tener instalado Windows 7 o superior y una resolución mínima de pantalla de 1024 por 768. Necesitaremos, además, tener activada una conexión a Internet, para poder acceder a los datos buscados.
Instalación.
Una vez descargado en tu disco duro, ejecutar el fichero de instalación. El proceso de instalación nos preguntará en qué directorio queremos instalar el programa (por defecto se instalará en 'Archivos de programa/Meteografica') y nos creará un icono en el escritorio de Windows desde el que se podrá arrancar directamente. Es posible que los Antivirus en un primer intento bloqueen la instalación para analizarla, pero tras unos segundos la operación debería ser permitida.

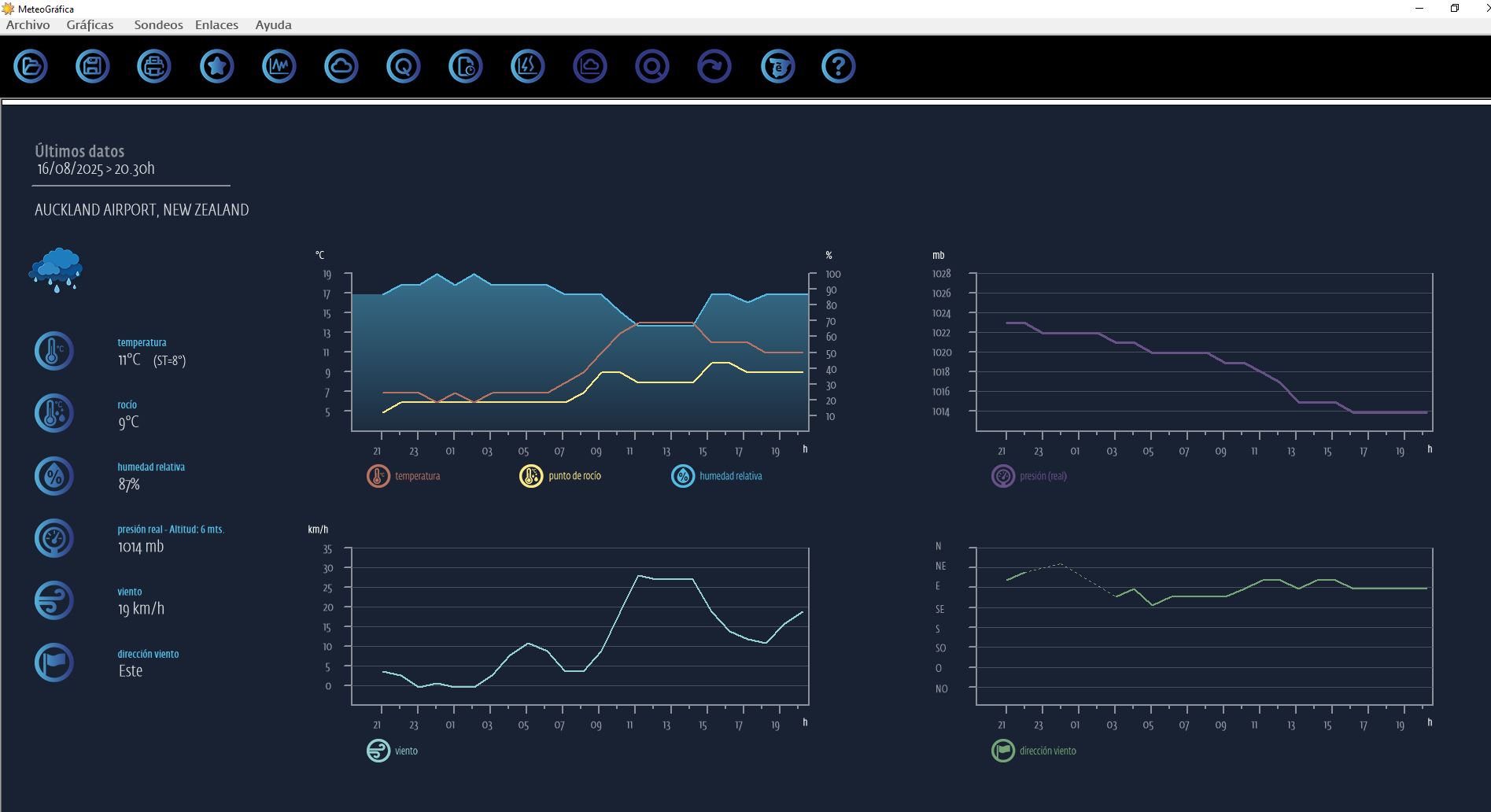

Interpretación de gráficas.
Si pulsamos la opción Mostrar al entrar en el programa , nos buscará la estación meteorológica que hayamos definido en el menú Preferencias si ya tenemos un gráfico y queremos actualizar los datos también pulsaremos dicha opción. Para Mostrar los datos actualizados, evidentemente deberemos estar conectados a Internet.
En la parte superior de la página aparecen unas líneas de texto reflejando las últimas mediciones disponibles, así como el nombre de la estación de que se trata. El índice ‘ST’ nos da la sensación térmica que notamos dependiendo de la temperatura, la velocidad del viento y el grado de humedad (p.ej. el cuerpo humano ‘siente’ más frío a partir de ciertas temperaturas si el viento aumenta, y más calor por encima de ciertas temperaturas, si el grado de humedad aumenta).
A continuación podemos ver los cuatro gráficos generados, donde en el eje horizontal de cada uno, podemos ver las horas de las distintas mediciones, y en el vertical, las escalas de la magnitud correspondiente.
De izquierda a derecha y de arriba a abajo, los gráficos corresponden a:
- Temperatura en ºC (curva naranja) y punto de rocío (curva amarilla) ->Escala izquierda. Humedad en % (gradiente azul) -> Escala derecha.
- Presión real en milibares.(Si pulsamos el botón ‘Q’ se transforma en la QNH (presión reducida a nivel del mar, para usos aeronáuticos).
- Velocidad del viento en km/h.
- Dirección del viento (donde las letras corresponden a su orientación, p.ej. NE es NorEste, NO es NorOeste, SSO es SurSurOeste, ONO es OesteNorOeste, etc).
Si hay horas en las que la estación no tiene datos actualizados, se dibujará una línea discontínua hasta el próximo dato conocido, y si entre varias horas sin datos hay alguna información, se podrá ver un pequeño cuadradito que nos proporcionará el valor en dicho momento. En el caso de la dirección del viento las líneas discontínuas pueden indicar también que no hay una dirección predominante (viento variable) o que está en calma.
Los datos son recogidos del National Weather Service:

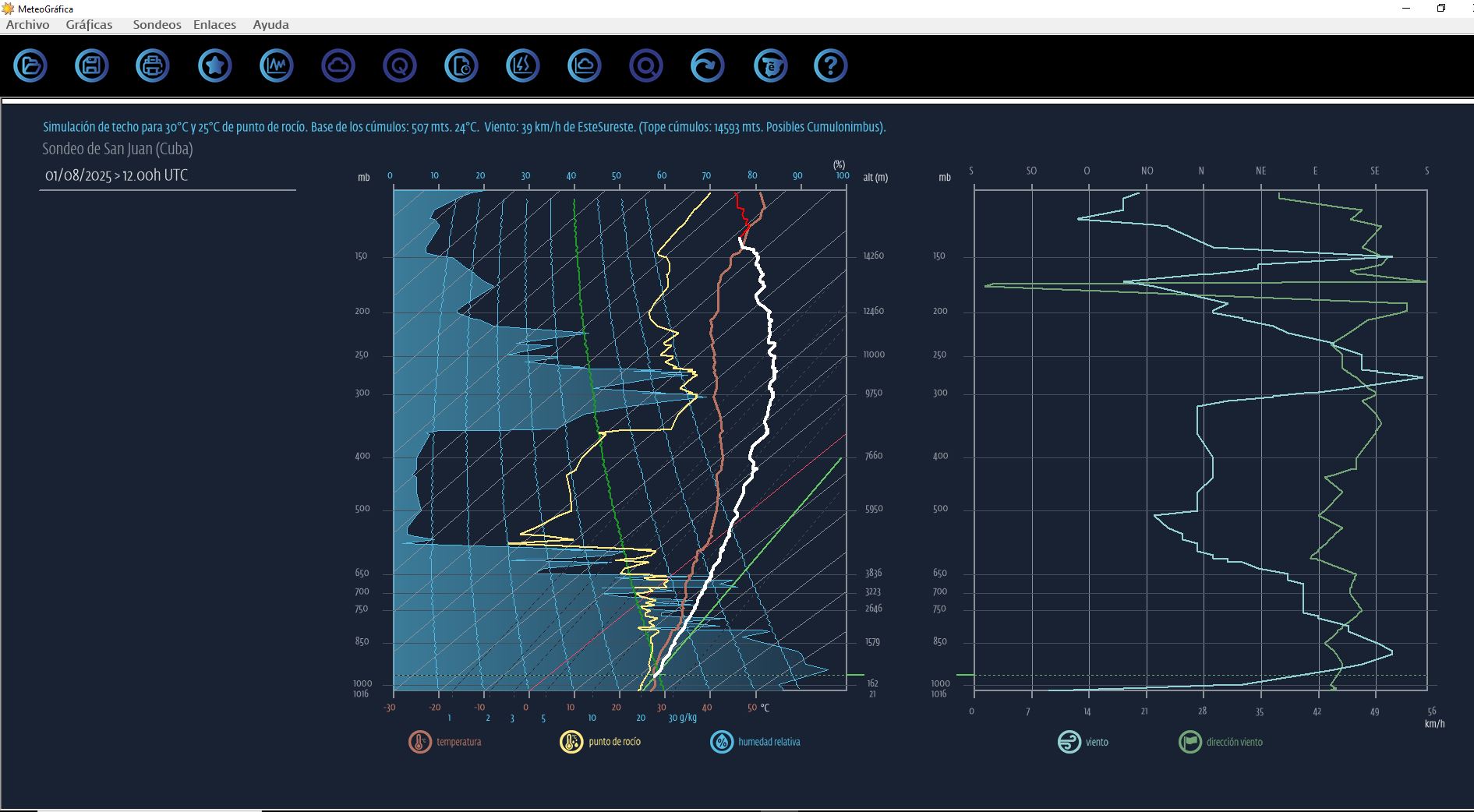

Interpretación de sondeos
Si pulsamos la opción Mostrar al entrar en el programa , nos buscará la estación de sondeo que hayamos definido en el menú Preferencias. Nos aparecerá una caja de diálogo en la que deberemos elegir una fecha (por defecto nos aparece la fecha actual) y una hora de sondeo. Habitualmente (aunque no en todas las estaciones) se efectuan dos sondeos al día, correspondientes a las 12 de la noche (00Z) y a las 12 del mediodía (12Z), refiriéndose siempre al horario universal (UTC). En cualquier caso, normalmente, no se dispone de los datos de los sondeos hasta un par de horas después de su toma. En cuanto a la fecha se pueden pedir sondeos desde la fecha actual hasta unos 10 años de antiguedad.
En la parte superior de la página aparecen una línea de texto mostrando la estación donde se ha efectuado el sondeo, así como la fecha y hora del mismo (horario universal UTC).
Los sondeos nos generan dos gráficos, ambos tienen en común su división vertical, donde a los lados nos aparece reflejada la presión en milibares y en el centro (entre los dos gráficos) el equivalente en metros, o sea la altura de cada toma de datos, atravesando los sondeos horizontalmente con líneas contínuas de color azul..
Gráfica izquierda: en la parte superior vemos una escala que va de 0 a 100, indicándonos la humedad relativa del aire en %, y que en el gráfico nos aparece relleno de azul claro. En la parte inferior hay una escala que nos muestra la temperatura en ºC, desde cada punto nos parte una diagonal correspondiendo a las isotermas (esto significa que si, por ejemplo, partimos del punto donde hay 20 ºC, en cualquier parte de la diagonal que comienza desde allí siguen correspondiendo esos 20 ºC). Hay una isoterma que viene en distinto color (rojo) y que corresponde a los 0ºC.
También tenemos unas líneas rizadas y curvadas ligeramente hacia la izquierda de color azul claro que parten de abajo hacia arriba y que nos indican las adiabáticas secas (representan cómo subiría una partícula de aire a través de la atmósfera si no estuviera saturada de humedad) y unas líneas grises discontínuas que suben inclinadas hacia la derecha que representan la curva de saturación (mixing ratio), escaladas de 1 a 30 g/kg. (para más información sobre estos parámetros o para saber más sobre los sondeos, su interpretación y su aplicación para conocer el estado de la atmósfera , estabilidad o inestabilidad, altura de las nubes, etc, puede echarle un vistazo a un estudio que he hecho sobre los mismos en el documento: Termogramas.doc.
En esta gráfica podemos ver además las curvas correspondientes a las temperaturas registradas durante el sondeo: a la izquierda, en color naranja, el punto de rocío y, a la derecha, en rojo, la temperatura del aire.
Gráfica derecha: en la parte superior vemos una escala que representa la dirección del viento (Sur, Suroeste, Oeste, Noroeste, Norte, Noreste, Este, Sureste, Sur) y que viene dibujada con una curva del mismo color (verde). En la parte inferior la escala nos muestra la velocidad del viento en km/h. siendo la curva de color azul.
NOTA IMPORTANTE: En algunas estaciones solo es posible acceder a los sondeos de las 12 p.m.
Los datos son recogidos de la página de la Universidad de Wyoming:
http://weather.uwyo.edu/upperair/sounding.html
y de la página de :Meteociel
Estaciones Meterologicas Automáticas (EMAs)
Si antes lo hemos configurado, en las preferencias del programa, nos aparecerá la clave API imprescindible para acceder a dicha información.
Dicha clave se puede conseguir solicitándola a la Agencia Estatal de Meteorología (https://opendata.aemet.es/). Una vez recibida el API, entrar en Preferencias y en el recuadro 'Api Key-Aemet Opendata', borrar el contenido y pegar nuestra clave.
Con ella podremos acceder a numerosas estaciones españolas (en el momento de efectuar esta guía, más de 800) y sacar las gráficas de datos.
También existe la posibilidad de introducir manualmente el código identificativo (si lo supiéramos y estuviera incluido en la red de estaciones automáticas).
Si queremos introducir nuevas estaciones, que se vayan incorporando al sistema, podríamos editar el archivo "lista.ema" que se encuentra en el directorio del programa y añadir manualmente la información de dichas estaciones, teniendo cuidado de respetar siempre el siguienteformato (ejemplo) y no cambiar el nombre ni extensión del fichero:
ID = 8025 ; NOMBRE = Alicante/Alacant ; PROVINCIA = Alicante ;
Este programa es totalmente GRATUITO y de LIBRE distribución.
Os agradecería que si utilizais mi programa me mandarais un email, comentando lo que os parece, posibles fallos, etc, o simplemente para poder comunicaros la aparición de nuevas versiones en el futuro.
Mejoras en la versión 1.1 (Septiembre-2001)
- Se ha añadido acceso directo a los aeropuertos y aeródromos de Argentina, Bolivia, Colombia, Cuba, Chile, Ecuador, México, Perú, Paraguay y Uruguay.
-Se ha corregido un error de visualización que se producía cuando se tenían configuradas fuentes grandes en Windows.
- Se ha añadido el valor de la Humedad relativa a las últimas lecturas.
Versión 1.11 (10 de Octubre del 2001)
- Se han añadido los datos correspondientes a Venezuela.
Versión 1.2 (23 de Octubre del 2001)
- Los datos últimos se recogen de 2 fuentes distintas con lo cual se consiguen los más actualizados, evitando el margen que en versiones anteriores podía llegar a 2 horas con respecto a la hora actual.
Versión 1.21 (10 de Diciembre del 2001)
- Se ha corregido un error de visualización en algunos sistemas operativos (Windows 2000 y XP), así como un error que se producía en algunos equipos al mostrar el mes de la toma de datos.
Versión 2.0 (29 de Enero del 2002)
- Se ha añadido la opción 'Estadísticas', en el menú Gráficas, para visualizar los valores máximos y mínimos del día.
- Ahora es posible además acceder a los sondeos atmosféricos de distintas estaciones, mostrando los gráficos de temperatura, punto de rocío, velocidad y dirección del viento de la atmósfera en toda su amplitud.
Versión 2.01 (2 de Febrero del 2002)
-Corrige un error durante la instalación del programa que afectaba a algunos ficheros .dll
-Si alguien instaló la versión 2.0 y le dió problemas algún fichero dll que se ponga en contacto conmigo para solucionarlo.
Versión 2.11 (12 de Abril del 2002)
-Corrige un error de visualización cuando se reciben datos de viento racheado, para mostrar correctamente la velocidad de las ráfagas.
Versión 2.2 (29 de Abril del 2002)
NOTA IMPORTANTE
-Debido a un cambio de dirección del lugar donde se almacenan los datos de los aeropuertos, he tenido que crear una nueva versión del programa. Por tanto las versiones anteriores NO funcionarán correctamente.
Versión 2.3 (30 de Agosto del 2002)
-El programa cumple un año y para celebrarlo le he añadido algunas cosillas:
-Se muestra mucha más información de los últimos datos recibidos: tipo y altura de las nubes, visibilidad y otros fenómenos importantes (lluvia, tormentas, granizo, niebla, etc), previsiones para las dos horas siguientes en caso de ser significativas, etc.
-Se ha cambiado la presentación impresa para mostrar adecuadamente las estadísticas y los datos reseñados en el punto anterior.
Versión 2.31 (17 de Septiembre del 2002)
-Corrige un pequeño error que provocaba la no visualización de los gráficos, si en el primer intento no se había conseguido establecer una conexión con el servidor.
Versión 2.32 (18 de Octubre del 2002)
-Añadido un nuevo botón en la barra de herramientas, para que una vez descargado un sondeo y una gráfica se puedan intercambiar las pantallas sin tener que volver a cargar los datos desde la red.
-Se ha corregido un error que se producía al intentar cargar ficheros desde la lista de los más recientes.
Versión 2.4 (16 de Noviembre del 2002)
-Se corrigen algunos errores que producían el cierre del programa al no encontrar datos de un servidor de datos.
-A partir de esta versión, tanto las gráficas como los sondeos, se pueden exportar a una hoja de cálculo (Excel, o similar) para crear una base de datos. Se pueden ir recogiendo, por ejemplo, los datos de una estación durante un periodo de tiempo (semana, mes, año, etc) y crear un resumen de la meteorología de una zona.
Versión 2.5 (16 de Diciembre del 2003)
-Se incluye un gráfico de la humedad relativa de las últimas 24 horas.
-Se añade al dato de la temperatura actual, la sensación térmica (dependiendo de la velocidad del viento el cuerpo humano puede sentir más frío del que realmente hace, al igual que en ambientes calurosos la humedad da más sensación de calor). Si dicha sensación no es significativa, sólo nos aparecerá la temperatura.
-La presión atmosférica, hasta ahora venía dada por los datos que mandaban los aeropuertos que la reducían a un valor equivalente a nivel del mar (QNH). A partir de ahora aparecerá la presión real, así como la altitud de la estación meteorológica; si ello no fuera posible podremos indicar manualmente la altitud para que nos muestre dicha presión.
-Se han corregido los identificativos de algunas estaciones, que habían cambiado.
Versión 2.51 (20 de Febrero del 2004)
-Corregido error al exportar datos a Hoja Excel o CSV (la velocidad del viento no correspondía con la real) y añadido dato de Humedad.
Versión 2.6 (12 de Diciembre del 2004)
-Añadida gráfica del aeropuerto 'Los Llanos'(Albacete-España).
-Corregida visualización de los sondeos atmosféricos cuando hay pocos datos conocidos, para evitar que la gráfica salga distorsionada.
-Corregido error en redondeo al cambiar la presión atmosférica real por la QNH.
-Modificada la apariencia de los iconos del menú.
-Añadidas nuevas funciones para mostrar una tabla con los datos detallados por horas, en las gráficas, y los datos correspondientes a cada altura del sondeo. Permite además imprimir en modo texto los resultados y exportarlos a una tabla.
Versión 2.7 (26 de Febrero del 2005)
-Se han duplicado los ejes de coordenadas de las gráficas para mejor visualización de los datos.
-Añadidos sondeos de Gibraltar y Lisboa (incluidos en la sección de España por su cercanía).
-Los iconos y opciones de los menús se habilitan o deshabilitan automáticamente según el contexto.
-Nuevo menú donde se puede configurar el acceso a las páginas méteo de Internet favoritas.
-Ahora además de poder configurar la estación meteorológica por defecto al arrancar el programa, podemos seleccionar otras 4 gráficas más, como preferidas.
-Añadida función de Zoom para los sondeos, visualizando con más detalle las capas bajas de la atmósfera.
-Se añade opción para simular cual será la base de las nubes o techo de las térmicas.
-Se adjunta a la ayuda el documento 'Termogramas.doc' que explica detenidamente como interpretar un sondeo atmosférico.
-Permite abrir ficheros con previsiones de sondeos (de cualquier lugar del mundo, sabiendo las coordenadas geográficas y con varios días de antelación). Los ficheros hay que bajarlos previamente del Instituto de Recursos aéreos del NOAA (http://www.arl.noaa.gov/ready/cmet.html?)
Versión 2.8 (22 de Enero del 2008)
- Se han corregido los nuevos formatos de los sondeos y los sondeos previstos.
- Se añaden nuevos aeropuertos españoles y la estación meteorológica del IES Professor Manuel Broseta de Banyeres de Mariola.
Versión 2.9 ( 4 de Marzo de 2008)
- Corrige algunos errores de las nuevas estaciones.
- Se adapta el código para generar un ejecutable compatible con Linux.
Versión 2.91 ( 20 de Junio de 2008)
- Corrige errores al abrir los enlaces web cuando el navegador predeterminado es Mozilla Firefox.
Versión 2.94 ( 9 de Noviembre de 2016)
- Corrige algunos errores por cambio de servidores meteorológicos. NOTA: los sondeos en España han dejado de ser de libre acceso, por lo que de momento no se puede acceder a ellos.
Versión 2.95 ( 13 de Marzo de 2019)
- Los servidores desde donde se recogían los datos METAR/TAF han cambiado a páginas con protocolos de seguridad por lo que he tenido que cambiar la manera de acceder a ellos. Por tanto las versiones anteriores del programa NO funcionarán correctamente.
- Se han añadido 13 estaciones meteorológicas más de España (aeropuertos y helipuertos).
- Se ha corregido el acceso a los Sondeos atmosféricos por haber cambiado también el protocolo de seguridad. (Los sondeos españoles siguen sin tener acceso público).
-En una próxima versión se va a incluir también el acceso a los datos de Estaciones Meteorológicas Automáticas (E.M.A.) de España.
Versión 3.0 ( 18 de Abril de 2019)
- Se ha cambiado el acceso a las ayudas del programa.
- Se ha añadido el acceso a multitud de Estaciones Meteorológicas Automáticas de España. (OpenData-Aemet).
Versión 3.01 ( 18 de Junio de 2019)
- Corregidos algunos errores en los datos de las EMAs.
Versión 3.02 ( 12 de Diciembre de 2019)
- Corregidos algunos errores en la adquisición de datos.
Versión 3.1 ( 17 de Abril de 2020)
- Versión nueva para adaptarla al nuevo entorno de programación que estoy utilizando.
- Corregidos algunos pequeños errores en el intercambio de datos.
- Se ha añadido una nueva estación meteorológica, del aeródromo El Loa - Calama (Chile).
Versión 3.2 ( 13 de Septiembre de 2020) - Sistemas antiguos.
- Se corrigen algunos fallos detectados.
- Se vuelve a disponer de los sondeos atmosféricos españoles.
- Se ha añadido una nueva estación meteorológica, del aeródromo de Atacama (Chile).
NOTA IMPORTANTE: Las versiones 3.x, que intentan ser compatibles con Sistemas operativos y equipos antiguos (32 bits, como Windows Vista y Windows 7 ), no continuarán siendo actualizadas debido a que cada vez son más problemáticas de compatibilizar sin errores y no se asegura el funcionamientode todas sus características. A partir de ahora se recomienda pasarse a las versiones 4.x.
Versión 4.0 ( 13 de Septiembre de 2020)
- Versión completamente remodelada, con nuevo diseño. Se necesita tener instalado como mínimo Windows 8 y una resolución mínima de 1024x768.
- Se vuelve a disponer de los sondeos atmosféricos españoles (recogidos de Meteociel.fr).
- Se ha añadido una nueva estación meteorológica, del aeródromo de Atacama (Chile).
NOTA IMPORTANTE: Las versiones 3.x que intentan ser compatibles con Sistemas operativos y equipos antiguos (32 bits) no continuarán siendo actualizadas debido a que cada vez son más problemáticas de compatibilizar sin errores. A partir de ahora se recomienda pasarse a las versiones 4.x.
Versión 4.0.1 ( 28 de Noviembre de 2020)
- Añadida página web que se genera automáticamente, mostrando un mapa general de España, con las condiciones actuales de multitud de estaciones.
Versión 4.0.2 ( 10 de Diciembre de 2020)
-Corrige error en nuevos sondeos al cambiar el formato con que lo publican.
Versión 4.1 ( 28 de Marzo de 2021)
-Corrige otros errores en nuevos sondeos.
Versión 4.12 ( 7 de Agosto de 2021)
-Se añaden estaciones de la República Dominicana.
Versión 4.2 ( 26 de Octubre de 2021)
-Debido a que el servidor internacional donde se recogen los datos de las últimas 24 horas está fallando a menudo, he duplicado la adquisición de datos desde otro servidor.
Versión 4.31 ( 29 de Noviembre de 2023)
-Debido a que el servidor internacional donde se recogen los datos METAR y TAF han cambiado de página, se ha modificado para solucionarlo.
Versión 4.4.1 ( 29 de Febrero de 2024)
-Ahora es más sencillo descargar una previsión de sondeo estimado para unas coordenadas concretas, de cualquier lugar del mundo, de manera directa.
Versión 4.4.2 ( 19 de Junio de 2024)
-Añadidos aeropuertos de El Salvador.
-Ahora se puede descargar el informe METAR/TAF completo (sin decodificar) de las estaciones que lo tengan disponible.
Versión 5.0 (02 de Octubre de 2024)
-Añade adiabáticas saturadas a los sondeos atmosféricos .
DESCARGA
METEOGRÁFICA PARA WINDOWS
NOTA: es necesario desinstalar cualquier versión antigua antes de instalar la nueva.
Última versión: MeteoGráfica versión 5.0(6,09 Mb) (02/10/24) - Windows 8, Windows 10, Windows 11. Descomprimir y ejecutar setup.
Versiones antiguas: MeteoGráfica versión 3.22 (5 Mb) (29/07/21)-Versión antigua descatalogada, para ordenadores con Windows Vista o Windows 7 . No se asegura la compatibilidad y el funcionamiento de todas las características. Descomprimir y ejecutar setup.
IMPORTANTE: En ocasiones puede que no arranque el programa correctamente , por motivo de los permisos proporcionados por el Sistema Operativo. Para solucionarlo, en el directorio donde se instale, seleccionar el fichero "MeteoGrafica.exe" y, con el botón derecho del ratón, elegir Propiedades - Compatibilidad - Ejecutar este programa como administrador.
Desinstalación del programa: Si por cualquier motivo necesitáis desinstalar el programa, entrar en el Panel de Control de Windows, elegir el programa y seleccionar 'Eliminar'.
METEOGRÁFICA PARA ANDROID:
Ahora también en versión para teléfonos móviles y tablets. Disponible para dispositivos Android 5.0 (Lollipop) y superiores.
NOTA: las funcionalidades para PC o para Android pueden diferir.
Programa realizado por José Luis Sogorb Torregrosa
Email: Esta dirección de correo electrónico está siendo protegida contra los robots de spam. Necesita tener JavaScript habilitado para poder verlo.
